續流二極管有時也叫做飛輪二極管或者是snubber二極管，和普通的二極管不同的地方在于，續流二極管是一種配合電感性負載使用的二極管，當電感性負載的電流有突然的變化或減少時，電感兩端會產生突變電壓，甚至?xí)茐钠渌娮釉骷?。那么，續流二極管的作用是什么?今天就為大家詳細解答一下。

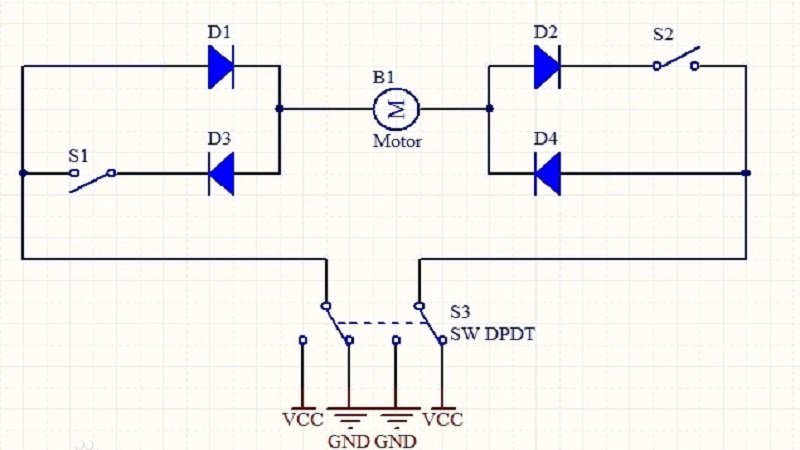

一、續流二極管工作原理

續流二極管都是并聯在線圈的兩端,線圈在通過電流時,會在其兩端產生感應電動勢。當電流消失時,其感應電動勢會對電路中的元件產生反向電壓。

當反向電壓高于元件的反向擊穿電壓時,會使元件如三極管、晶閘管等造成損壞。續流二極管并聯在線圈兩端，當流過線圈中的電流消失時,線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉,從而保護了電路中的其他元件的安全。

續流二極管在電路中反向并聯在繼電器或電感線圈的兩端,當電感線圈斷電時其兩端的電動勢并不立即消失,此時殘余電動勢通過一個二極管釋放,起這種作用的二_極管叫續流二極管。

二、續流二極管作用

續流二極管經常和儲能元件一起使用 ,防止電壓電流突變,提供通路。電感可以通過它給負載提供持續的電流,以免負載電流突變,起到平滑電流的作用。

在開關電源中,就能見到一一個由二極管和電阻串聯起來構成的的續流電路。這個電路與變壓器原邊并聯。當開關管關斷時,續流電路可以釋放掉變壓器線圈中儲存的能量,防止感應電壓過高，空開關管。一般選擇快速恢復二極管或者肖特基二極管就可以了 ,用來把線圈產生的反向電勢通過電流的形式消耗掉,可見“續流二極管”并不是一個實質的元件，它只不過在電路中起到的作用稱作“續流”。

以上就是關于續流二極管的作用全部?jī)?nèi)容分享，總結來說續流二極管是一種配合電感性負載使用的二極管。宇凡微提供ic晶元生產及封裝定制，作為九齊單片機一級代理商，擁有十多年的單片機芯片應用方案設計經驗，為廣大電子產品生產商提供MCU應用功能定制開發服務。
