YF55D54K 是以 EPROM 作為存儲器的 8 位單片機，并內置鋰電池充電功能，專為鋰電池供電和多 I/O 要求應用設計。采用 CMOS 制程并同時提供 客戶低成本、高性能、及高性價比等顯著優勢。YF55D54K 核心建立在 RISC 精簡指令集架構可以很容易地做編程和控制，共有 55 條指令。除了少數指令需要 2 個指令時鐘，大多數指令都是 1 個指令時鐘能完成，可以讓用戶輕松地以 過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
在 I/O 的資源方面，YF55D54K 有 4 根彈性的雙向 I/O 腳，每個 I/O 腳都有單獨的寄存器控制為輸入或輸出腳。而且每一個 I/O 腳位都有附加的程式控制功能如上拉或下拉電阻或開漏（Open-Drain）輸出。
YF55D54K 有 1 組計時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。
YF55D54K 采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部 RC 振蕩輸入。在雙時鐘機制下， YF55D54K 可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡 眠模式（Halt mode ），可節省電力消耗，延長電池壽命。
在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒 YF55D54K 進入正常操作模式（Normal mode）或慢速模式（Slow mode）來處理突發事件。
寬廣的工作電壓：
2.0V ~ 5.5V @系統時鐘 ≦8MHz
2.2V ~ 5.5V @系統時鐘 >8MHz
l 寬廣的工作溫度：-40°C ~ 85°
l 512x14 bits EPROM，32 bytes SRAM。

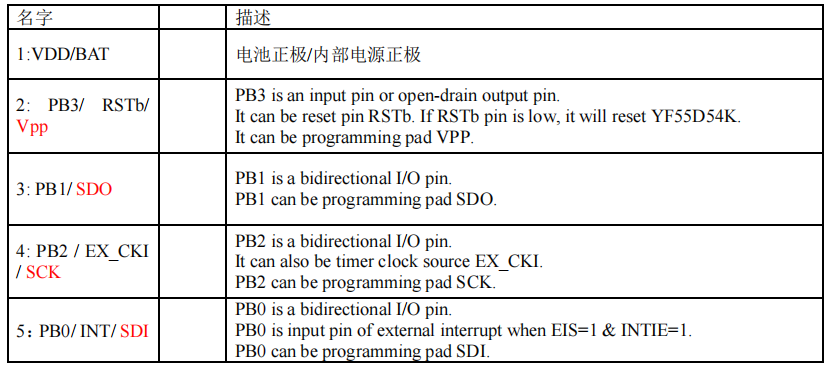

l 4 根可分別單獨控制輸入輸出方向的 I/O 腳（GPIO）、PB[5:0]。，
l PB[3:0]可選擇輸入時使用內建下拉電阻。
l PB[5:0]可選擇上拉電阻。
l PB[5:4]及 PB[2:0]可選擇開漏極輸出(Open-Drain)
l PB[3]可選擇當作輸入或開漏極輸出(Open-Drain)
l 4 層程式堆棧 (Stack)。
l 存取資料有直接或間接定址模式。
l 一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路
l 內建上電復位電路(POR)，內建低壓復位功能(LVR)
l 內建看門狗計時(WDT)，可由程式韌體控制開關。
l 雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
?高速振盪: I_HRC (1~20MHz 內部高速 RC 振盪)
?低速振盪: I_LRC (內部 32KHz 低速 RC 振盪)
l 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式
(Standby mode) 與 睡眠模式(Halt mode)。
l 三種硬體中斷：
?Timer0 溢位中斷。
?PB 輸入狀態改變中斷。
?外部中斷輸入。
l YF55D54K 在待機模式(Standby mode)下的三種喚醒中斷：
?Timer0 溢位中斷。
?PB 輸入狀態改變中斷。
?外部中斷輸入。
l YF55D54K 在睡眠模式(Halt mode)下的二種喚醒中斷：
?PB 輸入狀態改變中斷。
?外部中斷輸入。

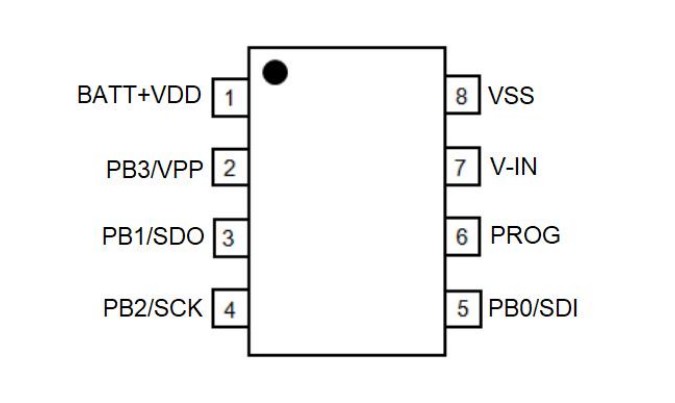

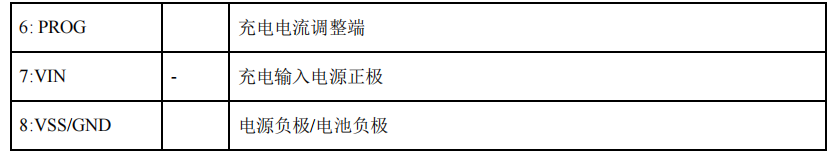

YF55D54K提供一種封裝類型：SOP8
