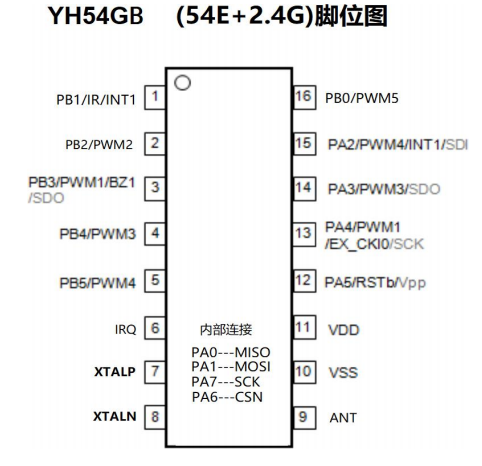

2.4G合封芯片
YH54GB系列主要包含兩個部分
● 2.4GHZ的無線收發芯片
● Y8A054E -----2K OTP I/O型單片機
服務熱線：0755-82225097
其中，YH350B是一款低成本，高集成度的 2.4GHZ的無線收發芯片，片上集成發射機，接收機，頻率綜合器，GFSK/FSK調制解調器。發射機支持功率可調，接收機采用數字?jǐn)U展通信機制，在復雜環境和強干擾條件下，可以達到優良的收發性能。外圍電路簡單，只需搭配MCU以及少數外圍被動器件。YH350B傳輸GFSK/FSK信號，發射功率最大可以到 8dBm。接收機采用低中頻結構，接收靈敏度可以達到-92dBm@1Mbps / -86dBm@2Mbps。片上的發射接收FIFO寄存器可以和MCU進行通信，存儲數據。數字基帶支持 3 線SPI接口。為了提高電池使用壽命，芯片在各個環節都降低功耗，在保持寄存器值條件下，最低電流為 5uA。
Y8A054E是以EPROM作為記憶體的 8 位微控制器，專為多IO產品的應用而設計,采用CMOS制程并同時提供客戶低成本、高性能等顯著優勢。Y8A054E核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓用戶輕松地以程式控制完成不同的應用，支持 C /匯編 語言，編程簡單易上手。Y8A054E使用細節請查閱Y8A054E規格書。
YH350B 主要特性
l 包括射頻前端和數字基帶的單芯片解決方案。
l 超低成本、超小面積、超低價格。
l 外圍電路極為簡單。
l 最大發射功率 8dBm，支持可調。
l GFSK/FSK調制
l 1 和 2Mbps的空氣數據速率
l 1-32 字節的動態有效負載長度
l 1.9v-3.6v的供電范圍
l 3/4 線硬件SPI
l 最大 8Mbps
Y8A054E 主要特性
l 2Kx14 bits EPROM。
l 128 bytes SRAM。
l 內建 16 階準確的低電壓偵測電路功能

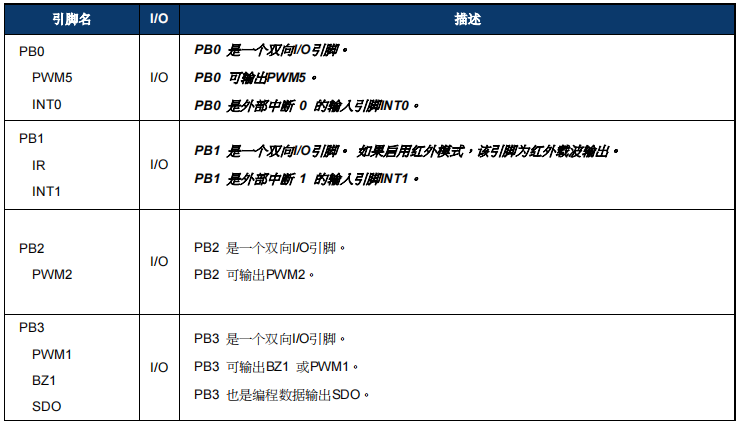

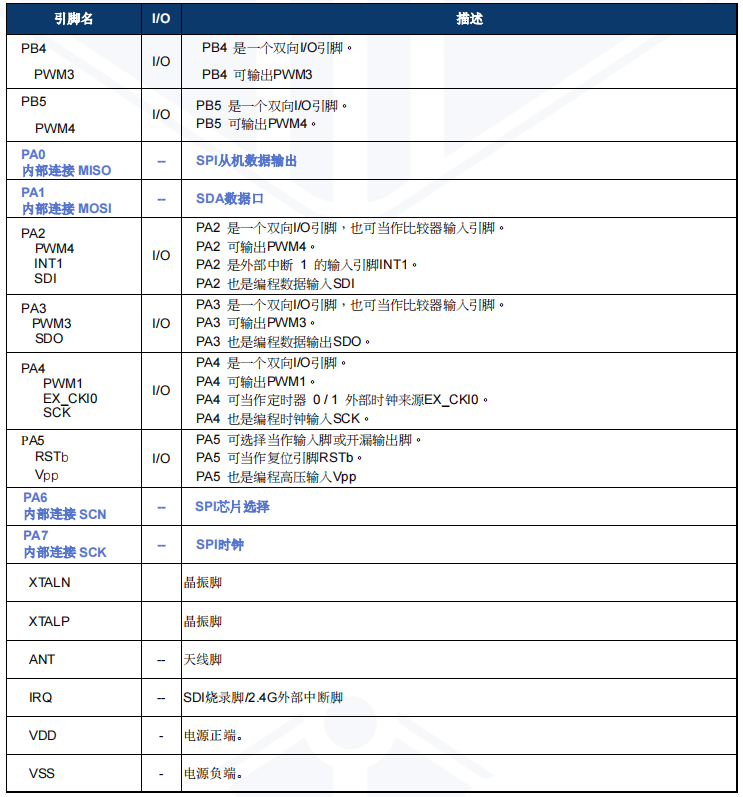

l 14 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]、PA[7:0]
l 5 路 10 位的脈沖寬度調變輸出(PWM1/2/3/4/5)
l 內建上電復位電路(POR)。
l 內建低壓復位功能(LVR)。
l 內建看門狗計時(WDT)，可由程序固件控制開關。
l 雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
l 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standbymode) 與 睡眠模式(Halt mode)。
